Назначение установки производства жидких компонентов кормов для домашних животных
Установка непрерывного впрыска жидкого продукта входит в состав линии производства кормов для домашних животных.
Смеситель жидких продуктов СМЖ-100
Варочный котел УВК-50 - трехслойная ёмкость с герметичной крышкой 1/3, материал первого, второго и облицовочного слоя пищевая нержавеющая сталь AISI 304. Дно конус. Рабочий объем - 50 л, геометрический объём 65 л.
Мешалка якорного типа с разнонаправленными лопастями, привод мешалки мотор-редуктор 0,35 кВт; скорость вращения 28 - 30 об/м.
В нижней части объемной рубашки установлена группа ТЭН 9 кВт: три ТЭН по 3 кВт с защитой от сухого включения.
Терморегулятор двухканальный ОВЕН.
Датчики температуры: в продукт и в рубашку нагрева.
Емкость установлена на раме из нержавеющей стали с поворотными колесами и стопорами.
Циркуляционный насос для подачи теплоносителя из рубашки УВК в рубашку РТ-10 и обратно.
Бачок впрыска с нагревом
РТ-10 - резервуар технологический трехслойный с рубашкой нагрева, термоизоляцией и облицовкой; объем 10 л, давление до 10 бар.
Крышка на муфтовом соединении.
Два датчика уровня - мин и макс.
Клапана пневматический на подачу воздуха в РТ-10 и на патрубке выхода продукта из РТ-10 переходящего в трубопровод с форсункой.
Клапан для подачи воздуха на форсунку.
Предохранительный клапан.
Два фильтра-регулятора с манометрами и системой регулировки давления от 0,5 до 6 бар.
Манометр общий для визуализации входящего давления в систему от ресивера.
Кран шаровой с штуцером соединения с воздушной трубкой для продувки трубопровода и форсунки.
Форсунка ВКТ SS4230, SS521-2
Рама из нержавеющей стали на колесах
Центробежный насос
Насос центробежный с рубашкой нагрева для подачи продукта из УВК-100 в РТ-10 с преобразователем частоты вращения и трубопроводом.
Система управления
Фильтр разборный угловой с муфтами на трубопровод выгрузки продукта.

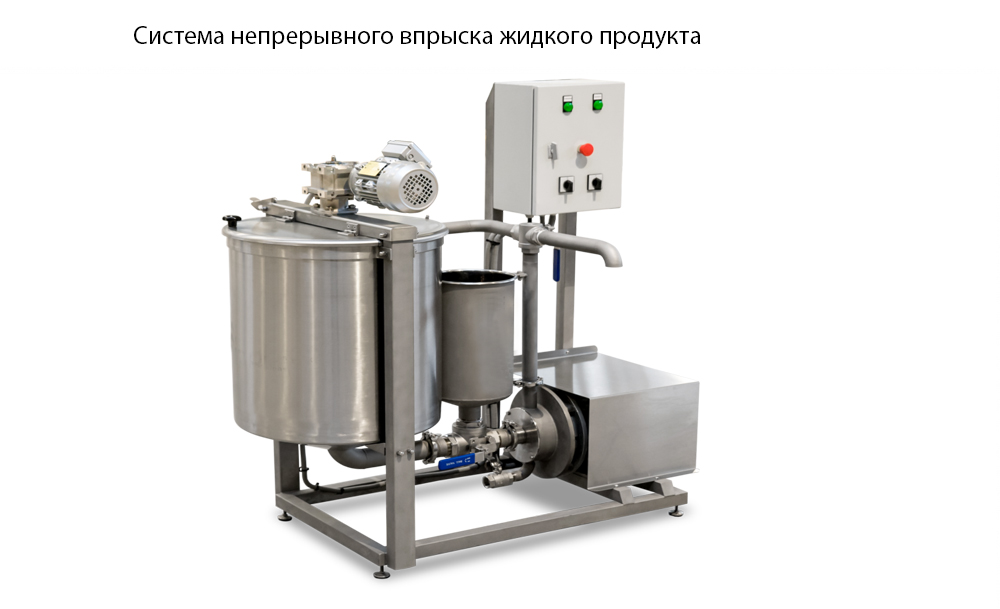

Технологическая схема: приготовление и впрыск жидкого компонента корма для собак
Приготовление и впрыск жидкого компонента корма для домашних питомцев

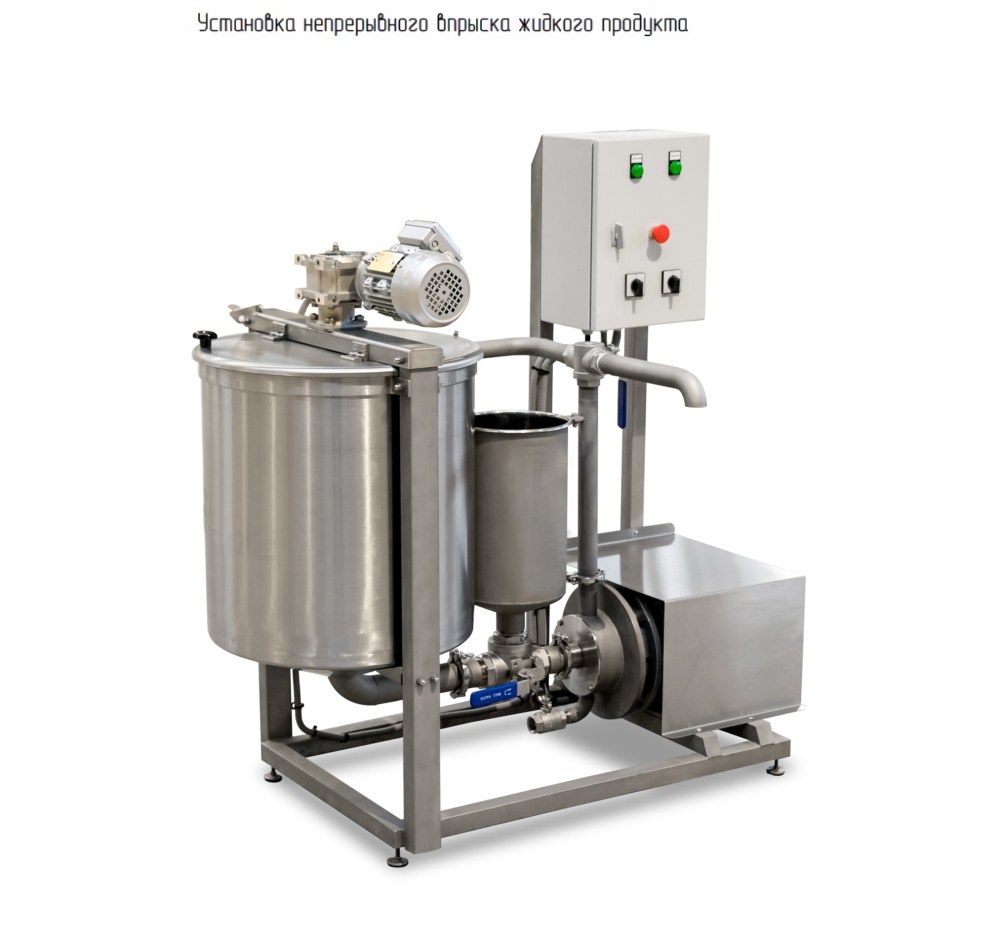

Чертёж: приготовление и впрыск жидкого компонента корма для собак
 |
